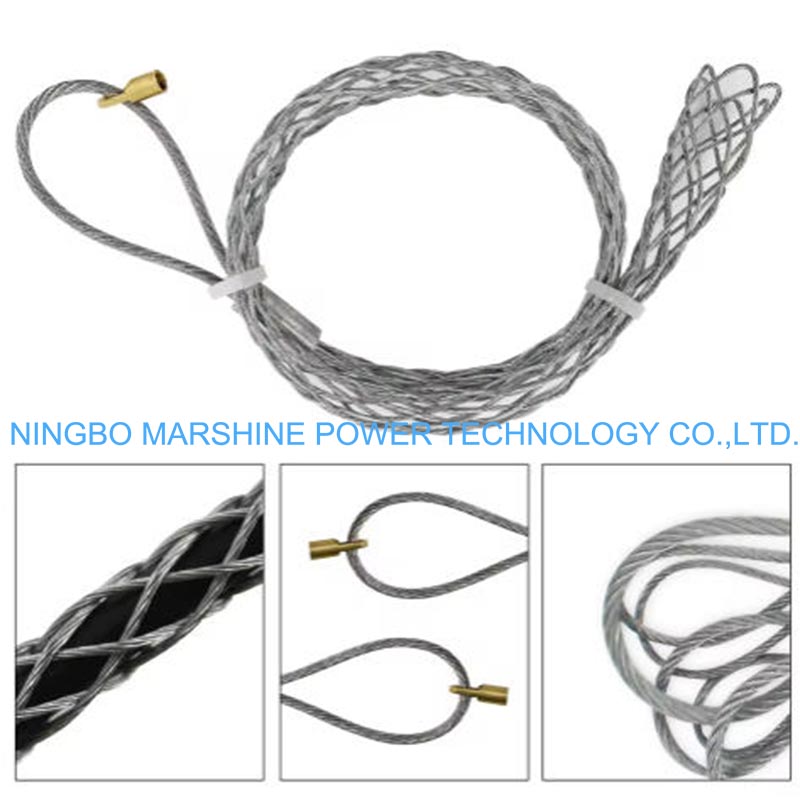

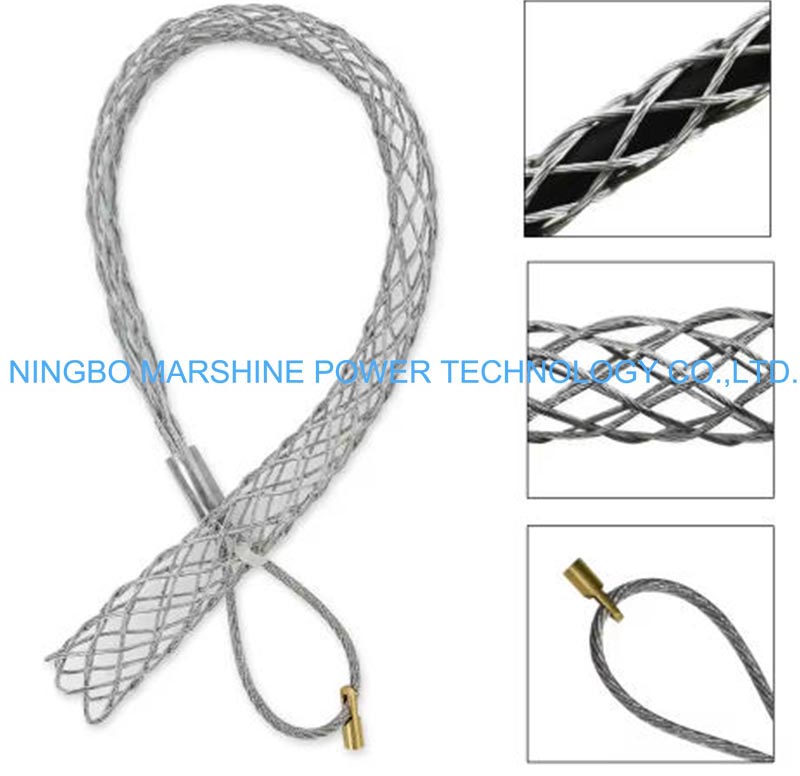

Seleccionando el derechoFunda de malla para cablesel tamaño hace una gran diferencia. Esta elección depende principalmente del diámetro exterior del cable. También considera el ajuste que deseas. Una funda bien elegida proporciona una excelente protección y una apariencia ordenada. Para aplicaciones específicas, como usar un Calcetín para tirar de cables, el tamaño preciso es igualmente importante.
Elegir el tamaño correcto para una funda de malla para cables implica algo más que una simple suposición. Es necesario comprender algunas medidas y términos clave. Estas métricas le ayudarán a elegir una funda que se ajuste perfectamente y que haga bien su trabajo.
Obtener el tamaño exacto de su cable es el primer paso crucial. Una medición precisa garantiza que la funda de malla para cables se ajuste perfectamente. Los profesionales suelen utilizarherramientas de precisión como calibradores o micrómetrospara esta tarea. Estas herramientas le brindan una lectura muy precisa. Cuando mida, asegúrese de incluir toda la sección transversal del cable. Esto significa medir todas las capas: el aislamiento, cualquier blindaje y la chaqueta exterior.
A veces, los fabricantes permiten pequeñas variaciones en el tamaño del cable. Es aconsejable considerar estas tolerancias. También debe comparar sus medidas con hojas de datos técnicos o estándares de la industria. Esto confirma que el cable es adecuado para su proyecto.
Para trabajos muy precisos, especialmente con uniones de cables de forma irregular, existen métodos avanzados.Un método de procesamiento de nubes de puntos 3D sin contactoPuede medir uniones de cables con alta precisión. Esta técnica ayuda a evitar daños en la superficie y ofrece mayor precisión que las herramientas más antiguas. Las herramientas tradicionales, como los calibradores a vernier o las reglas de acero, pueden causar daños en la superficie y son menos precisas para las necesidades profesionales.
tu también puedescalcular el diámetro exterior para cables unipolares. Simplemente agregue el diámetro exterior del conductor al doble del espesor de la capa de aislamiento y al doble del espesor de la funda. Puede encontrar estos números en manuales o especificaciones, o medirlos directamente.
Cada funda de malla para cables tiene un "diámetro nominal". Este es su tamaño base cuando no está estirado ni comprimido. Pero la verdadera magia de estas fundas proviene de su "relación de expansión". Esta relación le indica cuánto puede expandirse la manga desde su tamaño nominal. Es un factor clave para instalar diferentes haces de cables.
Por ejemplo, las fundas trenzadas expandibles de PET a menudo tienen una relación de expansión de2 veces. Esto significa que puede estirarse hasta el doble de su diámetro original. Otros tipos, como las fundas expandibles Colors hechas de monofilamento de PET, pueden expandirse aún más, hasta300%de su diámetro inicial. Los manguitos de alambre trenzado de PET normalmente se expanden hasta un 150 % de su diámetro inicial. Comprender estas relaciones le ayudará a seleccionar una funda que pueda cubrir una variedad de tamaños o haces de cables.
Cada funda de malla para cables tiene una gama específica de tamaños de cables que puede manejar. Este rango está definido por sus diámetros mínimo y máximo de haz. El diámetro mínimo del haz es el cable o grupo de cables más pequeño que el manguito puede ajustar firmemente. Si su cable es más pequeño que esto, es posible que la funda esté demasiado suelta.
El diámetro máximo del haz es el cable o grupo de cables más grande que la funda puede cubrir cómodamente. Si su paquete de cables es más grande, la funda estará demasiado estirada. Esto puede reducir sus cualidades protectoras o incluso dañar la funda. Mantenerse dentro de estos límites garantiza que la funda proporcione una protección óptima, luzca impecable y dure mucho tiempo.
Elegir el tipo y tamaño correctos de funda de malla para cables es crucial para una gestión y protección eficaces de los cables. Los diferentes tipos de fundas ofrecen beneficios únicos y requieren consideraciones de tamaño específicas.
Las fundas de malla para cables trenzados son muy flexibles. Caben fácilmente en espacios reducidos y se adaptan a diversas formas de cables. Para dimensionarlos, primero mida el diámetro de su haz de cables. Utilice un calibre, regla o cinta flexible. Recuerde la capacidad de la funda para estirarse. Por ejemplo, las fundas trenzadas expandibles de PET pueden expandirse hasta1,5 veces su tamaño en reposo. Consulte siempre las especificaciones del fabricante para los diámetros mínimo y máximo. Además, asegúrese de que la funda pueda expandirse lo suficiente como para deslizarse sobre cualquier conector o enchufe grande. Esto podría significar que necesita una manga de mayor diámetro. Revise las especificaciones del producto para conocer el rango de diámetro, la longitud y las resistencias ambientales. Finalmente, pruebe una pequeña sección de la funda para confirmar el tamaño y la facilidad de instalación. Las fundas trenzadas permiten que los cables se doblen sin dañarlos. Su tejido abierto protege los cables y se expande hasta150% de su tamaño original. Sin embargo, algunos materiales comoMonofilamento de sulfuro de polifenileno (PPS) y Nomexson menos flexibles. Esto limita su adaptabilidad a diferentes necesidades de tamaño.
Las fundas de malla para cables expandibles ofrecen una gran versatilidad. Son compatibles con diámetros de cable desde2 mm a 30 mm. Los tamaños específicos incluyen 2 mm, 3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 25 mm y 30 mm. Un tamaño común tiene un diámetro interior de12 mm (0,47 pulgadas). Diseños como 'trenzado expandible' y 'expandible telescópico' mejoran la velocidad de instalación. También puede encontrar diseños de 'extremo abierto' o 'de cierre automático'. El PET (tereftalato de polietileno) es un material común. Su estructura trenzada permite hasta50% de expansión radial. Esto se adapta a varios diámetros de haz. Para una instalación adecuada, seleccione una funda con un diámetro 1,5 veces el diámetro del paquete. El PET ofrece una excelente resistencia térmica, a las llamas, mecánica y química.
Las fundas de malla para cables termorretráctiles requieren un dimensionamiento cuidadoso. ElEl diámetro final del producto termorretráctil debe ser menor.que el objeto que cubre. Sin embargo, su diámetro expandido debe ser lo suficientemente grande como para cubrir el área y los conectores adjuntos. Corte la funda a la medida necesaria, dejando al menos una superposición de un cuarto de pulgada sobre los conectores. Además, tenga en cuenta la contracción longitudinal. La mayoría de los tubos termorretráctiles estándar comienzan a contraerse entre90°C a 120°C(194°F a 248°F). La contracción total ocurre a temperaturas ligeramente más altas. El tamaño final depende de la relación de contracción del tubo, como 2:1 o 3:1. Eldiámetro interior expandido mínimo (ID)debe ser mayor que el diámetro más grande sobre el que debe deslizarse. El DI máximo recuperado debe ser menor que el diámetro más pequeño que necesita cobertura total.
Elegir el tamaño correcto para la funda de malla para cables marca una gran diferencia. Garantiza que sus cables permanezcan protegidos y organizados. Esta sección le ayuda a aplicar los principios de dimensionamiento a situaciones del mundo real.
El dimensionamiento de un solo cable suele ser sencillo. Simplemente mide el diámetro exterior del cable. Luego, elige una funda que coincida con este diámetro, lo que permitirá un ajuste ceñido o ligeramente holgado según sus necesidades.
Sin embargo, el dimensionamiento para múltiples cables presenta un desafío diferente. Estás agrupando varios cables. Esto crea una forma más grande, a menudo irregular. Muchos profesionales utilizan "calculadoras de llenado de conductos" para esta tarea. Estas herramientas ayudan a determinar el tamaño de funda adecuado para un paquete. Consideran la facilidad con la que se pueden pasar cables a través del manguito. Recuerde centrarse en el diámetro exterior de la cubierta de cada cable, no en el calibre del cable. El calibre del cable no indica el espacio físico que ocupa el cable.
También puedes utilizar una fórmula matemática para calcular el diámetro del paquete. Primero, calcula el área de un solo cable. Puedes hacer esto con la fórmula:(diámetro del cable * diámetro del cable * Math.PI) / 4. A continuación, multiplique esta área de cable único por la cantidad de cables que tiene. Esto te da el totalárea del paquete. Finalmente, calcule elpaqueteDiámetrousandoMath.Sqrt((área del paquete * 4) / Math.PI). Convierta este resultado a pulgadas para seleccionar una funda adecuada. Este método le ayuda a encontrar una funda que pueda contener cómodamente todos sus cables.
El ajuste de la funda de malla para cables es muy importante. Puedes elegir entre un ajuste ceñido o holgado. Cada opción tiene sus propios beneficios.Un ajuste ceñido ofrece un aislamiento y protección óptimos.para tus cables. Los mantiene seguros y evita el movimiento. Esto es ideal para aplicaciones en las que desea la máxima protección y una apariencia muy cuidada.
Por otro lado, una manga demasiado holgada o apretada puede reducir el rendimiento. Es posible que una funda demasiado suelta no proteja bien los cables. También podría parecer desordenado. Una funda demasiado apretada puede resultar difícil de instalar. También podría ejercer tensión sobre los cables o sobre el propio manguito. Esto podría provocar daños con el tiempo. Considere las necesidades de su aplicación. ¿Necesita la máxima protección y una apariencia limpia? Opte por un ajuste ceñido. ¿Necesita más flexibilidad o planea agregar más cables más adelante? Un ajuste un poco más holgado podría ser mejor.
Mucha gente comete errores comunes al dimensionar los manguitos de malla para cables. Puede evitar estos errores con una planificación cuidadosa.
Un error común es no medir con precisión. Utilice siempre herramientas precisas como calibradores. Adivinar la talla suele dar lugar a mangas demasiado grandes o demasiado pequeñas. Otro error es olvidarse de conectores o clavijas. Estas piezas suelen ser más anchas que el propio cable. Asegúrate de que la funda elegida pueda deslizarse sobre ellos.
A veces la gente también ignora la relación de expansión del manguito. Una funda expandible puede estirarse, pero sólo hasta cierto punto. Consulte siempre las especificaciones del fabricante para los diámetros mínimo y máximo. No considerar futuras adiciones de cable es otro problema. Si crees que podrías agregar más cables más adelante, elige una funda con un poco más de espacio. Esto le evita tener que reemplazarlo. Por último, siempre combine el material de la funda con su entorno. Por ejemplo, algunos materiales ofrecen una mejor resistencia al calor. Elegir el material incorrecto puede comprometer la protección. Seguir estos pasos ayuda a garantizar que su funda de malla para cables funcione perfectamente para sus necesidades.
Las mediciones precisas y la comprensión de las especificaciones de las mangas son cruciales. Le ayudan a elegir el tamaño correcto de funda de malla para cables. El tamaño correcto protege bien tus cables. También los mantiene organizados y luce profesional. Piense siempre en las necesidades específicas de su proyecto para lograr un ajuste perfecto.
La medición precisa garantiza un ajuste perfecto. Evita que las mangas queden demasiado sueltas o demasiado apretadas. Esto protege mejor sus cables y los hace lucir prolijos.
Elija un ajuste ceñido para obtener máxima protección y una apariencia limpia. Un ajuste ligeramente más holgado funciona si planeas agregar más cables más adelante.
Si está demasiado suelta, la funda ofrece menos protección y parece desordenada. Si está demasiado apretado, es difícil de instalar y puede tensar los cables o el propio manguito.
